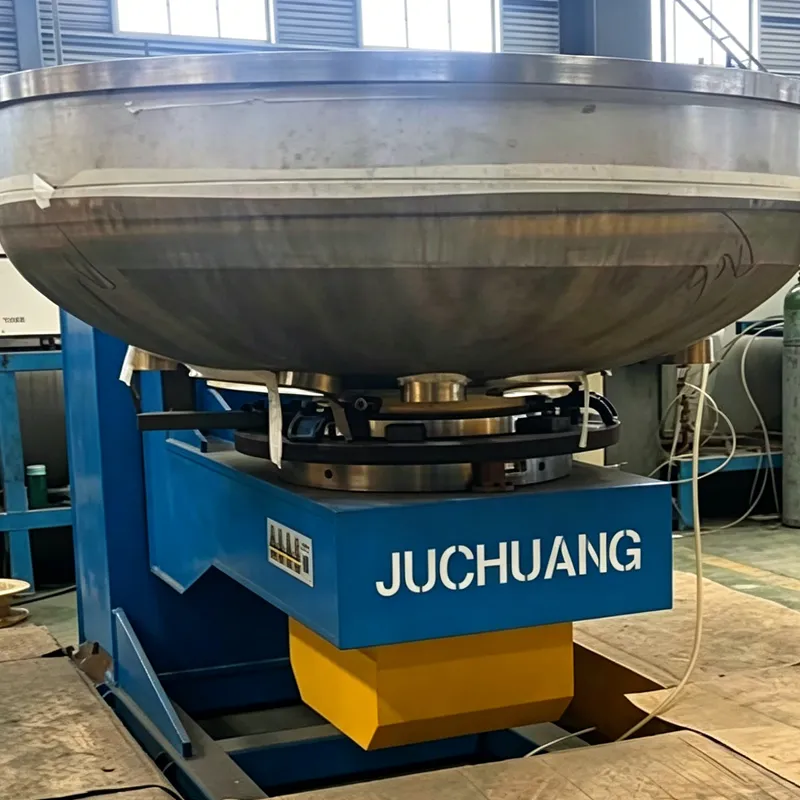

JHB系列焊接变位机

Product Introduction

变位机系列工装可用于各种自动或手动焊接作业，能够实现管与管的对接焊接、管端焊接，以及各种轴类、盘类、圆筒类等形式的焊接。其结构紧凑、设计美观、重量轻、操作简便，是压力容器、冶金、电力、化工机械、金属结构等行业理想的焊接辅助设备。

JHB系列焊接变位机是一款多功能辅助工具，旨在简化自动和手动焊接流程。它可实现精确的管对管对接焊接、管端焊接以及轴类、盘类、 cylinder类和其他复杂工件的焊接。其结构紧凑、工业设计美观且操作友好，适用于压力容器、冶金、电力、化工机械和金属结构制造等行业。

型号	最大负载（千克）	倾斜速度（转/分钟）	倾斜角度范围	旋转速度（转/分钟）	工作台直径（毫米）	最大偏心距（毫米）	最大重心高度（毫米）
JHB250	250	0.75	手动0–120°	0.3–5.0	Φ500	50	150
JHB500	500	0.6	电动0–135°	0.13–1.3	Φ800	150	200
JHB1000	1000	0.33	电动0–120°	0.12–1.2	Φ900	150	350
JHB2000	2000	0.33	电动0–120°	0.1–1.0	Φ1100	150	300
JHB3000	3000	0.65	电动0–120°	0.05–0.5	Φ1200	200	300
JHB20000	20000	0.23	电动0–90°	0.005–0.25	Φ3000	200	500

全范围负载能力

从250千克轻型到20吨重型型号，覆盖从小型部件到大型压力容器的各种工件尺寸。
灵活的倾斜与旋转
- 倾斜角度选项：手动0–120°或电动0–90°/120°/135°，可将工件定位在最佳焊接角度。
- 可变旋转速度：0.005–5.0转/分钟无级调节，支持慢速精密定位焊和连续自动化焊接。
高稳定性与安全性

设计可应对最大偏心距和重心偏移，确保不平衡工件旋转稳定，减少焊接缺陷并提高操作人员安全性。
行业验证设计

紧凑占地面积节省车间空间，坚固结构确保在恶劣工业环境中可靠运行。
